摘要： 簡要介紹非晶合金干式干式變壓器在配電網建設中的應用及其噪聲產生的原因， 并對噪聲傳播的方式進行分析，對降低非晶合金干式變壓器噪聲的方法進行了探索，提出通過減震器和消聲器相結合的方式來降低非晶合金干式變壓器噪聲， 實際應用表明噪聲治理效果顯著。

關鍵詞：配電網；非晶合金；干式干式變壓器；噪音；降噪改造

引言

隨著經濟的發展，城鄉配電網建設步伐加速，由于土地資源的有限性和開發建設成本等原因，城市建設以高層住宅居多，配電房一般都建于高層住宅樓的地下室，干式變壓器噪聲問題因而成為居民關注的焦點。

由于非晶合金干式變壓器的性能超越了各類硅鋼干式變壓器，兼具了節能性和經濟性[ 1 ，其顯著特點是空載損耗很低，符合家產業政策和電網節能降耗的要求。

并且具有穩定性、安全性和防火性等優點，使用成本也較為經濟，在城區的黨政機關、政府辦公大樓、居民密集區等場所得到了廣泛運用；

但在實際應用中，非晶合金干式干式變壓器由于自身振動以及與周圍介質形成共振，噪聲污染較嚴重。干式干式變壓器噪聲引起的投訴也越來越多，已經成為廣泛關注的社會問題。為此，如何有效降低非晶合金干式干式變壓器噪聲污染已經成為一個亟待解決的難題。

1 噪聲現狀及分析

非晶合金干式干式變壓器兼具節能性和經濟性，在新建小區中得以推廣和使用。為了節省地面空間，開發商將配電房設計緊挨居民樓或置于地下負一層， 配電房設計可分為共墻式和先立式配電房，因此干式干式變壓器的噪聲容易通過墻體或者過道傳向居民生活場所，造成噪聲污染。

1.1 環境噪聲家標準

《中華人民共和城市區域環境噪聲標準》規定了城市五類區域的環境噪聲較高限值，其中居住區屬于Ⅰ類標準的適用區域。

該地區白天不超過55ｄB，晚上則不超過４5ｄB，正常人能接受聲音壓級為15~４5ｄB，配電房設備傳至相鄰房間的噪聲超過了規范要求時，將干擾居民的正常生活作息，因此，干式干式變壓器投運后運行過程中噪聲必須符合上述家環保要求。

1.2、噪聲產生的主要原因及分析

非晶合金干式干式變壓器產生噪聲的形式很復雜，主要有以下幾種：

（1）非晶合金干式干式變壓器的電磁噪聲，屬于機械性噪聲，主要是干式變壓器鐵芯、繞組、磁屏蔽等振動產生的噪聲。

產生噪聲的主要機理為：干式變壓器鐵芯的合金鋼片在周期性交變磁力場作用下發生磁致伸縮引起振動，產生振動噪聲。

磁致伸縮就是鐵芯在勵磁時，沿磁力線方向非晶合金鋼片的尺寸要增加，而垂直與磁力線方向非晶合金鋼片的尺寸要縮小，磁致伸縮使得鐵芯隨著勵磁頻率的變化之間的磁力吸引而產生，主要出現在鐵芯邊緣和鐵的接縫之間。

但是由于非晶材料的特殊性，非晶合金鐵芯不能用夾件過分壓緊，因此對非晶合金鐵芯振動所受的約束就比較小，振動量級相對其他材質干式變壓器較大，相應由非晶合金鐵芯及線圈振動向外輻射的噪聲也更大。另外，通電的干式干式變壓器內，導線、鐵芯在渦流作用下，輻射出來的噪聲遠比單一頻率震動產生的噪聲復雜得多。

（2）干式干式變壓器運行時鐵芯振動時會通過基礎以及臨近建筑結構件向周圍傳播，并可能誘發結構性噪聲[ 2 ；鐵芯的振動引起干式變壓器結構及支撐裝置的振動甚至形成共振， 引起額外的噪聲輻射， 有時甚至是主要噪聲的根源。

（3）干式變壓器安裝不平穩，運行過程中也會產生振動，從而放大干式變壓器自身及周邊因素引起的噪聲。干式變壓器和配電柜邊連接的母線要通過大電流，漏磁場使母線產生振動也引起干式變壓器母線橋整體振動產生噪聲。

1.3、噪聲傳播途徑

室內運行的干式干式變壓器振動產生噪聲主要通過3 種途徑進行傳播：

（1）空氣噪聲。由干式變壓器及底座等設備振動直接通過其表面向空氣中直接輻射噪聲，主要以空氣為介質進行傳播。

（2）一次固體噪聲。由干式變壓器及底座等設備振動經由基座傳至結構，通過結構表面向外輻射噪聲，為一次固體噪聲。

（3）二次固體噪聲。干式變壓器及其設備產生振動向周圍輻射空氣噪聲，空氣噪聲的壓力波再次激發設備機構、房屋等結構件，使結構件振動，再由結構表面向外輻射噪聲，為二次固體噪聲。

通過對小區配電房結構及周邊環境進行了大量調查研究，非晶合金干式干式變壓器噪聲向樓內用戶傳播途徑有：

干式變壓器振動通過設備傳播至基礎，再經墻體、柱、樓板等結構傳播至居民室內，居民室內墻面、樓面表面向外輻射一次固體噪聲；

配電房空氣聲壓力波直接激發墻體、樓板等結構振動而引起噪聲聲波；配電房內空氣聲通過門窗、排氣通風孔、管路及留孔等孔洞衍射，然后通過門窗等孔縫傳播至居民室內。

通過上述分析，可以將降噪技術分為主動降噪與被動降噪。主動式的降噪是通過改變干式干式變壓器的結構降低干式干式變壓器的固有噪聲，目前需要由干式干式變壓器的制造商來進行推動，作為運行單位無法實施。因此，被動降噪就成了干式干式變壓器降噪的重要途徑，即通過減弱、隔斷上述噪聲的傳播途徑而達到降噪的效果[ 3 。

2、降低干式干式變壓器噪聲主要措施

根據干式電力干式變壓器的噪聲傳播途徑不同，噪聲隔斷分為空氣聲隔斷和固體聲隔斷，因此可以利用固體隔斷和空氣隔斷2種方式降低噪聲。

2.1、空氣隔斷干式干式變壓器噪聲

空氣隔斷消除噪聲通常采用消聲器，消聲器允許氣流通過而阻止噪聲，是消除空氣動力性噪聲的重要措施之一，在通風散熱、空調系統、內燃機排氣孔、空壓機鼓風機等場所應用十分廣泛。

通過在配電房或箱式干式變壓器安裝隔聲門，在通風百葉窗、配電室安裝通風消聲器等方式進行空氣隔斷噪聲，從而達到空氣隔斷噪聲，降低干式干式變壓器噪聲污染的目的，但僅采用該種方式難以克服因干式變壓器結構及墻體等共振產生的噪聲。

2.2、固體隔斷干式干式變壓器噪聲

通過加裝減震器，并且將干式變壓器繞組與低壓柜母線進行軟連接，可達到降低干式變壓器自身振動以及對地面及周圍環境的振動傳導目的。該方式可以降低干式干式變壓器振動產生的噪聲，而且還有利于減少干式變壓器振動播至基礎，再經墻體、柱、樓板等結構引起的振動，從而降低干式干式變壓器因振動產生的噪聲。

在干式干式變壓器的下部安裝多個減振器與地面上設置的混凝土地基連接、固定安裝在地面上；干式干式變壓器的繞組與低壓柜的母排連接采用軟連接。干式干式變壓器的下部安裝有6個減振器并均布在地面基礎上，減振器在安裝后的各支撐點位于同一水平面高度；

另外，在干式干式變壓器下設有槽鋼，并將各減振器連接成可增加穩定性的小單元，以達到增加系統整體穩定性目的。應盡量使每個減振器的承重均等，由于干式變壓器前后重量分布不均勻，因此要找準干式變壓器重心位置，保證各單元減振器壓縮量基本相同，有利于延長減震器的使用壽命及增強降噪的效果。

3、實施效果

通過加裝減震器并且輔以消聲器結合的方式，對嘉興某小區配電房進行非晶合金干式干式變壓器降噪改造。

該小區1４幢樓層高達33層，配電房位于小區地下一層，配電房正上方是居民層1４幢1單元101室，該配電房內共有2臺非晶合金干式干式變壓器。

由天津某干式變壓器公司生產，干式變壓器容量為1250 kVＡ，額定電壓為10kV，干式變壓器重量為４070 kｇ，對該干式變壓器在干式變壓器底座進行了加裝減振器的改造。

3.1、改造前配電房噪聲情況

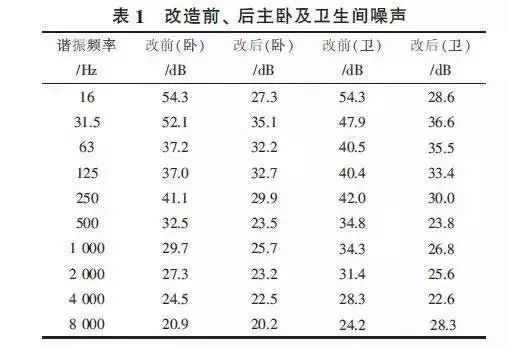

為了對改造前、后的效果進行對比，選取該小區1４幢1單元101室主臥室及衛生間作為測量點，對改造前的噪聲進行測量， 依據配電房干式變壓器發出不同的諧振頻率測量出噪聲大小的變化，測量結果如表1所示。

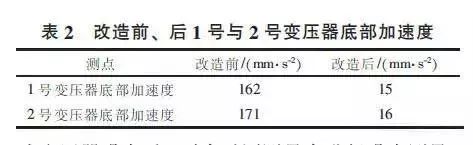

通過對配電房內1號、2 號干式變壓器底部加速度進行測量，測量結果如表2所示。

由表1可知，當干式變壓器的諧振頻率在16~31．5 Hｚ時，在臥室和衛生測量到干式變壓器發出的噪聲均超過４5ｄB，夜晚時嚴重超出家規定的相關要求，嚴重影響該住戶的生活。

通過給干式變壓器底座增加減震器等措施降低干式干式變壓器噪聲后，再次對原測量點進行噪聲測量，結果如表1、表2所示。對比改造前后的測量結果，發現相應頻率下的噪聲和干式變壓器底部加速度都有較明顯的降低，降噪措施效果十分明顯。

4 結語

目前嘉興市區已有多個地下配電房運用通過減震器進行物理隔斷并輔以消聲器的方式進行。
